# 可视化拖拽组件

基于 vue

# 业务痛点

  • 固定类型的气象数据展示页面重复开发 （活动页面重复开发）
  • 需求改变频繁
  • 开发时间短
  • 开发人力不足
  • 开发工作零碎 维护成本高
  • 开发流程涉及产品/运营 沟通成本高

解决：

  • 组件复用
  • 拖拽生成
  • 配置修改

类似游戏引擎

# 要点

  • 组件化
    • 动态组件 根据组件信息生成对应类型组件
  • dashboard 画布
    • 数组保存每个组件
    • 拖拽 缩放 删除 图层 放大缩小 吸附 标线 配置
    • 配置表单 JSON Schema
  • 组件交互
    • eventbus 发布订阅
    • 固定类型 固定事件
    • 初始化时绑定
  • 组件数据
    • 配置请求 api
  • 页面预览
    • 修改页面状态 读取缓存页面数据
    • 页面挂载
      • 实时渲染快
      • 可能污染编辑器页面
  • 后台渲染
  • 页面分享
    • 页面数据保存 得到数据 ID 根据 id 生成分享页面
  • 实时数据更新
    • websocket 对应 id 请求

# 布局

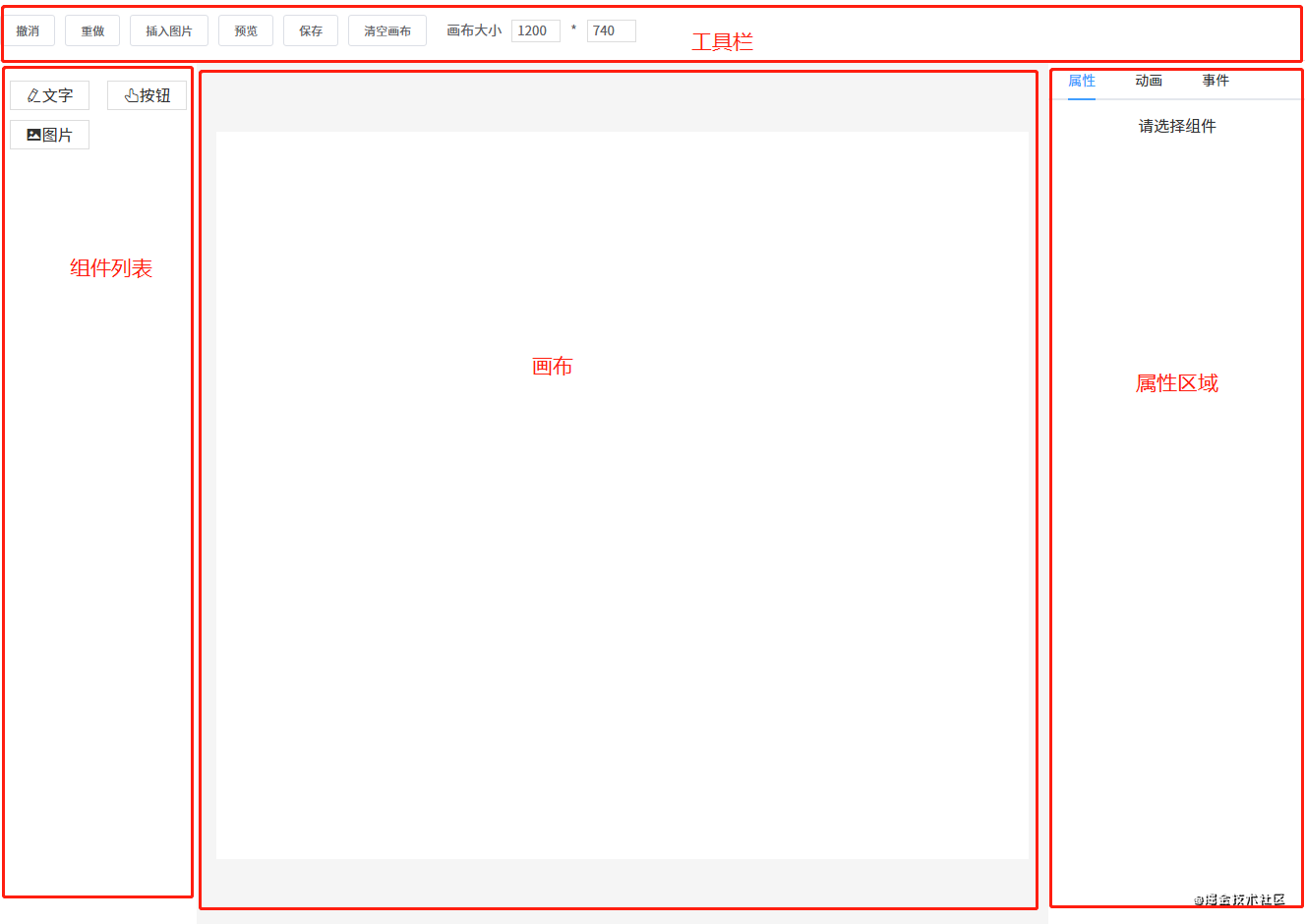

整体页面布局：

  • 工具栏：快捷操作
  • 组件列表：可以生成的组件
  • 画布：dashboard 用来放置组件
  • 属性编辑区域：修改组件属性
布局

思路：

  1. 用一个数组 componentData 维护画布上的组件数据
  2. 拖拽组件到画布上，使用 push 将组件的数据加入到 componentData
  3. 使用动态组件和 v-for 来把 componentData 中到组件渲染上去

动态组件：

<component
  v-for="item in componentData"
  :key="item.id"
  :is="item.component"
  :style="item.style"
  :propValue="item.propValue"
/>
1
2
3
4
5
6
7

componentData:

{
  "component": "v-text", // 组件名称，需要提前注册到 Vue
  "label": "文字", // 左侧组件列表中显示的名字
  "propValue": "文字", // 组件所使用的值
  "icon": "el-icon-edit", // 左侧组件列表中显示的名字
  "animations": [], // 动画列表
  "events": {}, // 事件列表
  "style": {
    // 组件样式
    "width": 200,
    "height": 33,
    "fontSize": 14,
    "fontWeight": 500,
    "lineHeight": "",
    "letterSpacing": 0,
    "textAlign": "",
    "color": ""
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

# 拖拽

# 从组件列表到画布

思路：

  1. dragstart 开始拖拽将组件信息缓存
  2. drop 拖拽结束将缓存信息加入到 componentData

触发 drop 事件时，使用 dataTransfer.getData() 接收传输过来的索引数据，然后根据索引找到对应的组件数据，再添加到画布，从而渲染组件。

# 组件在画布中移动

首先需要将画布设为相对定位 position: relative，然后将每个组件设为绝对定位 position: absolute。除了这一点外，还要通过监听三个事件来进行移动：

  1. mousedown 事件，在组件上按下鼠标时，记录组件当前的位置，即 xy 坐标
  2. mousemove 事件，每次鼠标移动时，都用当前最新的 xy 坐标减去最开始的 xy 坐标，从而计算出移动距离，再改变组件位置
  3. mouseup 事件，鼠标抬起时结束移动。
文本1
文本2
文本3
<template>
  <div class="content-wrap">
    <!-- 组件列表 -->
    <div @dragstart="handleDragStart" class="component-list">
      <div
        v-for="(item, index) in componentList"
        :key="index"
        class="list"
        draggable
        :data-index="index"
      >
        <!-- 自定义组件 -->
        <span>{{ item.label }}</span>
      </div>
    </div>
    <!-- 画板 -->
    <div
      class="content"
      @drop="handleDrop"
      @dragover="handleDragOver"
      @mousedown="handleMouseDown"
      ref="content"
    >
      <div
        v-for="(item, index) in componentData"
        :key="index"
        class="list"
        :data-index="index"
        :style="item.style"
      >
        <!-- 自定义组件 -->
        <span>{{ item.label }}</span>
      </div>
    </div>
  </div>
</template>

<script>
  export default {
    data() {
      return {
        componentList: [
          {
            label: "文本1",
          },
          {
            label: "文本2",
          },
          {
            label: "文本3",
          },
        ],
        componentData: [],
        operation: "",
      };
    },
    methods: {
      handleDragStart(e) {
        e.dataTransfer.setData("index", e.target.dataset.index);
        this.operation = "drag";
      },
      handleDrop(e) {
        e.preventDefault();
        e.stopPropagation();

        // 拖拽的组件
        let selected = this.componentList[e.dataTransfer.getData("index")];
        if (!selected) return false;
        const component = JSON.parse(JSON.stringify(selected));
        component.style = {
          top: e.offsetY + "px",
          left: e.offsetX + "px",
        };
        const tmp = [...this.componentData, component];
        // 把组件信息加入到画布组件信息队列中
        this.$set(this, "componentData", tmp);
      },
      handleDragOver(e) {
        // 需要这样设置才能触发 drop
        // 1. 屏蔽默认事件
        // 2. 设置 dropEffect = copy
        e.preventDefault();
        if (this.operation === "drag") e.dataTransfer.dropEffect = "copy";
        if (this.operation === "move") {
          return false;
        }
      },
      handleMouseDown(e) {
        e.stopPropagation();
        this.operation = "move";
        // 移动选中的组件
        let selected = this.componentData[e.target.parentNode.dataset.index];
        if (!selected) return false;
        const component = JSON.parse(JSON.stringify(selected));
        const pos = component.style;
        const startY = e.clientY;
        const startX = e.clientX;
        const startTop = Number(pos.top.replace("px", ""));
        const startLeft = Number(pos.left.replace("px", ""));

        // mousemove 修改位置
        const move = (moveEvent) => {
          const currX = moveEvent.clientX;
          const currY = moveEvent.clientY;
          pos.top = currY - startY + startTop;
          pos.left = currX - startX + startLeft;
          // 修改当前组件样式
          selected.style = {
            top: pos.top + "px",
            left: pos.left + "px",
          };
        };

        // mouseup 解除事件绑定
        const up = () => {
          document.removeEventListener("mousemove", move);
          document.removeEventListener("mouseup", up);
        };

        document.addEventListener("mousemove", move);
        document.addEventListener("mouseup", up);
      },
    },
  };
</script>

<style>
  .content-wrap {
    display: flex;
    flex-direction: row;
  }
  .component-list {
    display: flex;
    flex-wrap: wrap;
    justify-content: space-between;
    padding: 10px;
    height: 200px;
    width: 100px;
    border: 1px solid lightblue;
  }
  .content {
    height: 200px;
    flex: 1;
    border: 1px solid lightblue;
    padding: 10px;
    margin-left: 10px;
    position: relative;
  }
  .list {
    height: fit-content;
    width: fit-content;
    border: 1px solid grey;
    cursor: grab;
    margin-bottom: 10px;
    text-align: center;
    color: #333;
    padding: 2px 5px;
    display: flex;
    align-items: center;
    justify-content: center;
  }

  .content .list {
    position: absolute;
  }
</style>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
Expand Copy

# 删除组件，调整图层

由于拖拽组件到画布中是有先后顺序的，所以可以按照数据顺序来分配图层层级。 例如画布新增了五个组件 abcde，那它们在画布数据中的顺序为 [a, b, c, d, e]，图层层级和索引一一对应，即它们的 z-index 属性值是 01234（后来居上）：

<div v-for="(item, index) in componentData" :zIndex="index"></div>
1

改变图层层级，即是改变组件数据在 componentData 数组中的顺序。例如有 [a, b, c] 三个组件，它们的图层层级从低到高顺序为 abc（索引越大，层级越高）。

删除组件也是把组件信息从组件队列中删除：

componentData.splice(index, 1);
1
文本1
文本2
文本3
<template>
  <!-- 画板 -->
  <div
    class="content"
    @mousedown="handleMouseDown"
    ref="content"
    @click="showMenu = false"
  >
    <div
      v-for="(item, index) in componentData"
      :key="index"
      class="list"
      :data-index="index"
      :style="Object.assign(item.style, { zIndex: index })"
      @contextmenu="handleMenu"
    >
      <!-- 自定义组件 -->
      <span>{{ item.label }}</span>
    </div>
    <div class="menu" v-show="showMenu" :style="menuPos" @click="handleCommand">
      <div data-command="up">上移</div>
      <div data-command="down">下移</div>
      <div data-command="bottom">置底</div>
      <div data-command="top">置顶</div>
      <div data-command="delete">删除</div>
    </div>
  </div>
</template>

<script>
export default {
  data() {
    return {
      componentData: [
        {
          style: {
            top: "0",
            left: "0",
            background: "lightblue",
          },
          label: "文本1",
        },
        {
          style: {
            top: "20px",
            left: "10px",
            background: "lightgrey",
          },
          label: "文本2",
        },
        {
          style: {
            top: "40px",
            left: "20px",
            background: "lightgreen",
          },
          label: "文本3",
        },
      ],
      showMenu: false,
      menuPos: {},
      currentComponent: null,
    };
  },
  methods: {
    handleMouseDown(e) {
      e.stopPropagation();
      this.operation = "move";
      // 移动选中的组件
      let selected = this.componentData[e.target.parentNode.dataset.index];
      if (!selected) return false;
      const component = JSON.parse(JSON.stringify(selected));
      const pos = component.style;
      const startY = e.clientY;
      const startX = e.clientX;
      const startTop = Number(pos.top.replace("px", ""));
      const startLeft = Number(pos.left.replace("px", ""));

      // mousemove 修改位置
      const move = (moveEvent) => {
        const currX = moveEvent.clientX;
        const currY = moveEvent.clientY;
        pos.top = currY - startY + startTop;
        pos.left = currX - startX + startLeft;
        // 修改当前组件样式
        selected.style = {
          top: pos.top + "px",
          left: pos.left + "px",
          background: pos.background,
        };
      };

      // mouseup 解除事件绑定
      const up = () => {
        document.removeEventListener("mousemove", move);
        document.removeEventListener("mouseup", up);
      };

      document.addEventListener("mousemove", move);
      document.addEventListener("mouseup", up);
    },
    handleMenu(e) {
      e.preventDefault();
      this.currentComponent = e.currentTarget.dataset.index;
      this.menuPos = {
        top: e.offsetY + "px",
        left: e.offsetX + "px",
      };
      this.showMenu = true;
    },
    handleCommand(e) {
      const command = e.target.dataset.command;
      const len = this.componentData.length - 1;
      const tmp = [...this.componentData];
      const curIndex = +this.currentComponent;
      switch (command) {
        case "up":
          if (curIndex != len) {
            [tmp[curIndex + 1], tmp[curIndex]] = [
              tmp[curIndex],
              tmp[curIndex + 1],
            ];
            this.$set(this, "componentData", tmp);
          }
          break;
        case "down":
          if (curIndex != 0) {
            [tmp[curIndex - 1], tmp[curIndex]] = [
              tmp[curIndex],
              tmp[curIndex - 1],
            ];
            this.$set(this, "componentData", tmp);
          }
          break;
        case "bottom":
          if (curIndex != 0) {
            tmp.unshift(...tmp.splice(curIndex, 1));
            this.$set(this, "componentData", tmp);
          }
          break;
        case "top":
          if (curIndex != len) {
            tmp.push(...tmp.splice(curIndex, 1));
            this.$set(this, "componentData", tmp);
          }
          break;
        case "delete":
          tmp.splice(curIndex, 1);
          this.$set(this, "componentData", tmp);
          break;
      }
    },
  },
};
</script>

<style>
.content {
  height: 200px;
  border: 1px solid lightblue;
  padding: 10px;
  margin-left: 10px;
  position: relative;
}
.list {
  height: fit-content;
  width: fit-content;
  border: 1px solid grey;
  cursor: grab;
  margin-bottom: 10px;
  text-align: center;
  color: #333;
  padding: 2px 5px;
  display: flex;
  align-items: center;
  justify-content: center;
}

.content .list {
  position: absolute;
}
.menu {
  border: 1px solid #000;
  width: fit-content;
  z-index: 999;
  position: absolute;
  background: lightcyan;
}
.menu div {
  border: 1px solid #000;
  cursor: pointer;
  padding: 0 3px;
}
.menu div:hover {
  background: lightblue;
}
</style>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
Expand Copy

# 放大缩小

选中画布上的组件，组件外圈会出现 8 个小圆点可以拖动进行放大缩小。

思路：

  1. 每个组件外层包裹一层组件，包裹组件包含 8 个小圆点和插槽，插槽用来放置组件
<!--页面组件列表展示-->
<Shape
  v-for="(item, index) in componentData"
  :defaultStyle="item.style"
  :style="getShapeStyle(item.style, index)"
  :key="item.id"
  :active="item === curComponent"
  :element="item"
  :zIndex="index"
>
    <component
        class="component"
        :is="item.component"
        :style="getComponentStyle(item.style)"
        :propValue="item.propValue"
    />
</Shape>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

组件内部：

<template>
  <div
    class="shape"
    :class="{ active: this.active }"
    @click="selectCurComponent"
    @mousedown="handleMouseDown"
    @contextmenu="handleContextMenu"
  >
    <div
      class="shape-point"
      v-for="(item, index) in active ? pointList : []"
      @mousedown="handleMouseDownOnPoint(item)"
      :key="index"
      :style="getPointStyle(item)"
    ></div>
    <slot></slot>
  </div>
</template>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
  1. 点击组件通过样式控制显示小圆点
  2. 计算每个小圆点的位置（要显示在组件外层，还需要计算小圆点的大小，记小圆点长宽都为 w）：
  • 左上 left:0-w top:0-w
  • 右上 left:width top:0-w
  • 左下 left:0-w top:height
  • 右下 left:width top:height
  • 中间的点 width/2 height/2 同理计算
  1. 点击小圆点可以进行缩放操作
  • 点击小圆点，记录初始坐标
  • 向下拖动就用新的 y 坐标减去初始坐标可以得到移动距离，再把距离加上组件的高度计算得到新的高度(用 movement 鼠标移动距离也可以计算)
  • 上下只能修改高度 左右只能修改宽度，西北方向特殊处理,需要限制对应圆点的功能
自定义组件
<template>
  <!-- 画板 -->
  <div class="content" @click="contentClick">
    <!-- 模拟外层包裹组件 -->
    <div
      v-for="(item, index) in componentData"
      :key="index"
      class="component"
      :style="item.style"
      :data-index="index"
      @click="
        (e) => {
          e.stopPropagation();
          selected = index;
        }
      "
    >
      <!-- 自定义组件 -->
      <div>自定义组件</div>
      <div
        class="dots"
        v-for="(dot, i) in dots"
        :key="i"
        :style="{
          left: dot[0] + 'px',
          top: dot[1] + 'px',
          width: dotSize + 'px',
          height: dotSize + 'px',
          cursor: dot[2],
        }"
        @mousedown="handleMouseDown"
        :data-type="dot[2].split('-')[0]"
      ></div>
    </div>
  </div>
</template>

<script>
export default {
  data() {
    return {
      componentData: [
        {
          style: {
            top: "30px",
            left: "30px",
            height: "100px",
            width: "100px",
            background: "lightblue",
          },
        },
      ],
      selected: null,
      dotSize: 4,
    };
  },
  methods: {
    contentClick() {
      this.selected = null;
    },
    // componentClick(index) {
    //   return function(e) {
    //     e.stopPropagation();
    //     this.selected = index;
    //   };
    // },
    handleMouseDown(e) {
      const component = this.componentData[this.selected];
      const type = e.target.dataset.type;
      const move = (me) => {
        let t = { ...component.style };
        // 东西方向能修改宽度
        if (type.indexOf("e") > -1)
          t.width = Number(t.width.replace("px", "")) + me.movementX + "px";
        // 南北方向能修改高度
        if (type.indexOf("s") > -1)
          t.height = Number(t.height.replace("px", "")) + me.movementY + "px";
        // 西北方向需要修改 left top 宽高修改相反
        if (type.indexOf("w") > -1) {
          t.left = Number(t.left.replace("px", "")) + me.movementX + "px";
          t.width = Number(t.width.replace("px", "")) - me.movementX + "px";
        }
        if (type.indexOf("n") > -1) {
          t.top = Number(t.top.replace("px", "")) + me.movementY + "px";
          t.height = Number(t.height.replace("px", "")) - me.movementY + "px";
        }
        this.$set(this.componentData[this.selected], "style", t);
      };
      const up = () => {
        document.removeEventListener("mousemove", move);
        document.removeEventListener("mouseup", up);
      };
      document.addEventListener("mousemove", move);
      document.addEventListener("mouseup", up);
    },
  },
  computed: {
    dots() {
      if (this.selected !== null) {
        const component = this.componentData[this.selected];
        const width = +component.style.width.replace("px", "");
        const height = +component.style.height.replace("px", "");
        return [
          [0 - this.dotSize, 0 - this.dotSize, "nw-resize"],
          [0 - this.dotSize, height, "sw-resize"],
          [width, 0 - this.dotSize, "ne-resize"],
          [width, height, "se-resize"],
          [width / 2, 0 - this.dotSize, "n-resize"],
          [width / 2, height, "s-resize"],
          [0 - this.dotSize, height / 2, "w-resize"],
          [width, height / 2, "e-resize"],
        ];
      }
      return [];
    },
  },
};
</script>

<style>
.content {
  height: 200px;
  flex: 1;
  border: 1px solid lightblue;
  padding: 10px;
  margin-left: 10px;
  position: relative;
}

.component {
  position: absolute;
  height: fit-content;
  width: fit-content;
  text-align: center;
  color: #333;
  display: flex;
  align-items: center;
  justify-content: center;
}
.dots {
  border: 1px solid lightblue;
  position: absolute;
}
</style>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
Expand Copy

# 撤销 重做

用一个数组来保存编辑器的快照数据。保存快照就是将当前的编辑器数据推入 snapshotData 数组，并增加快照索引 snapshotIndex。目前以下几个动作会触发保存快照操作：

  • 新增组件
  • 删除组件
  • 改变图层层级
  • 拖动组件结束时
// snapshotData: [], // 编辑器快照数据
// snapshotIndex: -1, // 快照索引

undo(state) {
    if (state.snapshotIndex >= 0) {
        state.snapshotIndex--
        store.commit('setComponentData', deepCopy(state.snapshotData[state.snapshotIndex]))
    }
},

redo(state) {
    if (state.snapshotIndex < state.snapshotData.length - 1) {
        state.snapshotIndex++
        store.commit('setComponentData', deepCopy(state.snapshotData[state.snapshotIndex]))
    }
},

setComponentData(state, componentData = []) {
    Vue.set(state, 'componentData', componentData)
},

recordSnapshot(state) {
    // 添加新的快照
    state.snapshotData[++state.snapshotIndex] = deepCopy(state.componentData)
    // 在 undo 过程中，添加新的快照时，要将它后面的快照清理掉
    if (state.snapshotIndex < state.snapshotData.length - 1) {
        state.snapshotData = state.snapshotData.slice(0, state.snapshotIndex + 1)
    }
},
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
  • 撤销 就是将快照索引减一，更新索引指向数据给画布
    • 撤销后做了新的操作就把新的快照数据加入数组，更新索引
  • 重做 就是快照索引加一，更新索引指向数据给画布

# 吸附 对齐

参考 Sketch 墨刀

标线

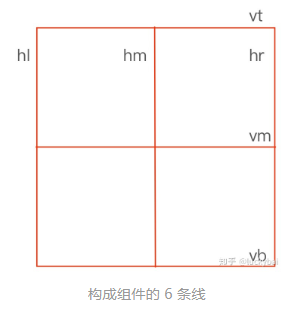

可以看到，一个组件在画布中可以由 6 条线 (vt / vm / vb | hl / hm / hr) 来表示，组件移动过程中的对齐其实就是组件的 6 条线到其它组件线的集合中寻找临近线，找到后考虑 吸附 + 对齐 的过程。

对齐吸附：横向左移动为例，它的 hl / hm / hr 会不断的去查找与这 3 条线相邻最近的线。

  • 当没有找到相邻线时，组件跟随鼠标移动
  • 当初次找到时，组件便移动一个较大距离吸附过去
  • 当在吸附线上再次移动时，继续查找相邻线，看是否有下一条吸附线
    • 如果有，则移动到下一条吸附线上
    • 如果没有，则在鼠标移动一定距离后，组件离开

具体（a 是移动组件 b 是固定组件）：

  • 向下移动 依次会出现下面情况
    • a 底部 = b 顶部 显示 水平底部线
    • a 顶部 = b 顶部 显示 水平顶部线
    • a 中间 = b 中间 显示 水平中线
    • a 底部 = b 底部 显示 水平底部线
    • a 顶部 = b 底部 显示 水平顶部线
  • 向左向右同理
  • 向上移动和向下出现顺序相反

上下和左右分别构造两个数组来保存：

  • 判断条件 是否满足吸附
  • 显示的线的类型
  • 吸附后 线的位置
  • 吸附后 组件的位置

按照顺序遍历数组，只要满足条件就退出，同时一个方向只会显示一条线

<template>
  <!-- 画板 -->
  <div class="content" @click="selected = null">
    <!-- 模拟外层包裹组件 -->
    <div
      v-for="(item, index) in componentData"
      :key="index"
      class="component"
      :style="item.style"
      :data-index="index"
      @mousedown="handleMouseDown"
    >
      <!-- 自定义组件 -->
      <!-- <div>自定义组件</div> -->
    </div>

    <!-- 标线 -->
    <div class="mark-line">
      <div
        v-for="line in lines"
        :key="line"
        class="line"
        :class="line.includes('x') ? 'xline' : 'yline'"
        :ref="line"
        v-show="lineStatus[line] || false"
      ></div>
    </div>
  </div>
</template>

<script>
export default {
  data() {
    return {
      componentData: [
        {
          style: {
            top: "0",
            left: "0",
            width: "75px",
            height: "75px",
            background: "lightblue",
          },
        },
        {
          style: {
            top: "100px",
            left: "100px",
            width: "100px",
            height: "100px",
            background: "lightgrey",
          },
        },
      ],
      currentComponent: null,
      lines: ["xt", "xc", "xb", "yl", "yc", "yr"], // 分别对应三条横线和三条竖线
      diff: 5, // 相距 dff 像素将自动吸附
      lineStatus: {
        xt: false, // 水平顶部
        xc: false, // 水平中间
        xb: false, // 水平底部
        yl: false, // 垂直左边
        yc: false, // 垂直中间
        yr: false, // 垂直右边
      },
    };
  },
  methods: {
    hideLine() {
      Object.keys(this.lineStatus).forEach((line) => {
        this.lineStatus[line] = false;
      });
    },
    showLine(currentComponent, index, top, left, toDown, toRight) {
      const rest = this.componentData.filter((c, i) => i != index)[0];
      const rwidth = +rest.style.width.replace("px", "");
      const rheight = +rest.style.height.replace("px", "");
      const rtop = +rest.style.top.replace("px", "");
      const rleft = +rest.style.left.replace("px", "");
      const width = +currentComponent.style.width.replace("px", "");
      const height = +currentComponent.style.height.replace("px", "");
      this.hideLine();
      const lines = this.$refs;
      let changeLeft = left,
        changeTop = top;

      const rules = {
        updown: [
          {
            condition: top + height < rtop && top + height + this.diff >= rtop,
            line: "xb",
            ltop: rtop,
            top: rtop - height,
          },
          {
            condition: top < rtop && top + this.diff >= rtop,
            line: "xt",
            ltop: rtop,
            top: rtop,
          },
          {
            condition:
              top + height / 2 < rtop + rheight / 2 &&
              top + height / 2 + this.diff >= rtop + rheight / 2,
            line: "xc",
            ltop: rtop + rheight / 2,
            top: rtop + rheight / 2 - height / 2,
          },
          {
            condition:
              top + height < rtop + rheight &&
              top + height + this.diff >= rtop + rheight,
            line: "xb",
            ltop: rtop + rheight,
            top: rtop + rheight - height,
          },
          {
            condition:
              top < rtop + rheight && top + this.diff >= rtop + rheight,
            line: "xt",
            ltop: rtop + rheight,
            top: rtop + rheight,
          },
        ],
        leftright: [
          {
            condition:
              left + width < rleft && left + width + this.diff >= rleft,
            line: "yr",
            lleft: rleft,
            left: rleft - width,
          },
          {
            condition: left < rleft && left + this.diff >= rleft,
            line: "yl",
            lleft: rleft,
            left: rleft,
          },
          {
            condition:
              left + width / 2 < rleft + rwidth / 2 &&
              left + width / 2 + this.diff >= rleft + rwidth / 2,
            line: "yc",
            lleft: rleft + rwidth / 2,
            left: rleft + rwidth / 2 - width / 2,
          },
          {
            condition:
              left + width < rleft + rwidth &&
              left + width + this.diff >= rleft + rwidth,
            line: "yr",
            lleft: rleft + rwidth,
            left: rleft + rwidth - width,
          },
          {
            condition:
              left < rleft + rwidth && left + this.diff >= rleft + rwidth,
            line: "yl",
            lleft: rleft + rwidth,
            left: rleft + rwidth,
          },
        ],
      };

      // 向上顺序相反
      if (!toDown) {
        rules.updown.reverse();
      }
      for (let t of rules.updown) {
        if (t.condition) {
          this.lineStatus[t.line] = true;
          lines[t.line][0].style.left = 0;
          lines[t.line][0].style.top = t.ltop + "px";
          changeTop = t.top;
          break;
        }
      }
      // 向左相反
      if (!toRight) {
        rules.leftright.reverse();
      }
      for (let t of rules.leftright) {
        if (t.condition) {
          this.lineStatus[t.line] = true;
          lines[t.line][0].style.left = t.lleft + "px";
          lines[t.line][0].style.top = 0;
          changeLeft = t.left;
          break;
        }
      }

      const style = currentComponent.style;

      this.$set(this.componentData, index, {
        style: Object.assign(style, {
          left: changeLeft + "px",
        }),
      });

      this.$set(this.componentData, index, {
        style: Object.assign(style, {
          top: changeTop + "px",
        }),
      });
    },
    handleMouseDown(e) {
      e.stopPropagation();
      // 移动选中的组件
      let selected = this.componentData[e.target.dataset.index];
      if (!selected) return false;
      const component = JSON.parse(JSON.stringify(selected));
      const pos = component.style;
      const startY = e.clientY;
      const startX = e.clientX;
      const startTop = Number(pos.top.replace("px", ""));
      const startLeft = Number(pos.left.replace("px", ""));

      // mousemove 修改位置
      const move = (moveEvent) => {
        const currX = moveEvent.clientX;
        const currY = moveEvent.clientY;
        const toDown = currY - startY > 0 ? true : false;
        const toRight = currX - startX > 0 ? true : false;
        pos.top = currY - startY + startTop;
        pos.left = currX - startX + startLeft;
        this.showLine(
          selected,
          e.target.dataset.index,
          pos.top,
          pos.left,
          toDown,
          toRight
        );
        // 修改当前组件样式
        selected.style = {
          top: pos.top + "px",
          left: pos.left + "px",
          background: pos.background,
          width: pos.width,
          height: pos.height,
        };
      };

      // mouseup 解除事件绑定
      const up = () => {
        document.removeEventListener("mousemove", move);
        document.removeEventListener("mouseup", up);
        this.hideLine();
      };

      document.addEventListener("mousemove", move);
      document.addEventListener("mouseup", up);
    },
  },
};
</script>

<style>
.content {
  height: 200px;
  flex: 1;
  border: 1px solid lightblue;
  margin-left: 10px;
  position: relative;
}

.component {
  position: absolute;
  height: fit-content;
  width: fit-content;
  text-align: center;
  color: #333;
  display: flex;
  align-items: center;
  justify-content: center;
  cursor: pointer;
}
.mark-line {
  height: 100%;
}
.line {
  background: #59c7f9;
  position: absolute;
  z-index: 1000;
}
.xline {
  width: 100%;
  height: 1px;
}
.yline {
  width: 1px;
  height: 100%;
}
</style>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
Expand Copy

# 属性设置

点击组件显示对应的属性设置，修改属性组件样式应用修改。

思路：

  1. 点击组件把组件的样式对象绑定到属性设置上
  2. 利用双向绑定在修改属性的时候修改对应样式
属性设置
<template>
  <div class="prop-wrapper">
    <!-- 画板 -->
    <div class="prop-content" ref="content" @click="currentComponent = null">
      <div
        v-for="(item, index) in componentData"
        :key="index"
        class="list"
        :data-index="index"
        :style="Object.assign(item.style)"
        @click="handleClick"
      >
        <!-- 自定义组件 -->
      </div>
    </div>
    <div class="prop-div">
      属性设置
      <div
        v-show="currentComponent"
        v-for="(key, index) in Object.keys(
          currentComponent ? currentComponent.style : {}
        )"
        :key="index"
      >
        <label> {{ key }}：</label>
        <!-- 这里使用 v-model 实现双向绑定 -->
        <input v-model="currentComponent.style[key]" />
      </div>
    </div>
  </div>
</template>

<script>
export default {
  data() {
    return {
      componentData: [
        {
          style: {
            top: "20px",
            left: "20px",
            background: "lightblue",
            height: "100px",
            width: "100px",
          },
        },
        {
          style: {
            top: "20px",
            left: "110px",
            background: "lightgrey",
            height: "100px",
            width: "100px",
          },
        },
      ],
      currentComponent: null,
    };
  },
  methods: {
    handleClick(e) {
      e.stopPropagation();
      console.log(e.target);
      this.currentComponent = this.componentData[e.target.dataset.index];
    },
  },
};
</script>

<style>
.prop-wrapper {
  border: 1px solid lightblue;
  display: flex;
  flex-direction: row;
  padding: 10px;
}
.prop-div {
  margin: auto;
  width: 300px;
  height: 200px;
  border: 1px solid lightblue;
}
.prop-div div {
  display: flex;
  flex-direction: row;
  justify-content: center;
  margin-top: 5px;
}

.prop-div div label {
  width: 120px;
}
.prop-content {
  height: 200px;
  border: 1px solid lightblue;
  margin: 0 20px;
  flex: 1;
  position: relative;
}

.prop-content .list {
  position: absolute;
  height: fit-content;
  width: fit-content;
  border: 1px solid grey;
  cursor: grab;
  margin-bottom: 10px;
  text-align: center;
  color: #333;
  padding: 2px 5px;
  display: flex;
  align-items: center;
  justify-content: center;
}
</style>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
Expand Copy

# 预览 保存

预览原理和编辑一样，只是不能编辑，加上一个状态控制是否可以编辑即可

保存就是把画布上的 componentData 存储即可，保存有两种选择：

  • 服务器
  • 客户端 localStorage

# 绑定事件 动画

设置里面选中然后给组件添加对应的对象，事件和动画都存储到对象数组里，预览的时候绑定

# 数据请求

默认自定义数据可以添加在 componentData 里面的一个属性

远程数据可以配置一个 url 属性利用 websocket 根据组件 id 订阅更新

# 组合 拆分

技术点：

  • 选中区域
    • 一个加边框 div 来显示
    • mouseDown
      • 画布决定起始位置 设置 showArea = true
    • mouseMove
      • 更新区域大小 根据 offet-start 正负情况修改 定位样式
    • mouseUp
      • 判断选中的组件 显示选中区域
        • 根据左上角和宽高 是否完全包裹组件的左上角和宽高 符合条件就加入数组
        • 遍历数组更新四个顶点 根据顶点构建选中区域样式
      • 移除事件绑定 设置 showArea = false
    • 问题
      • 移动的时候 offsetY 有的时候会变成一半，起初以为是冒泡导致，发现阻止冒泡也没效果
        • 原因是 mousemove 过程中，触发的事件源元素可能会变成区域元素导致相对位置变化
        • 解决：在区域元素样式上添加 pointer-events: none; 使得区域元素永远不会成为鼠标事件的 target
  • 组合后的移动、旋转
  • 组合后的放大缩小
  • 拆分后子组件样式的恢复

组合后，把组件信息从数组中刪除，把选中的组件信息重新生成组合组件，再加入数组 拆分后，把组合组件的每个组件信息重新计算，再添加进组件数组

<template>
  <!-- 画板 -->
  <div
    class="content"
    ref="content"
    @click="selected = null"
    @mousedown="contentMouseDown"
  >
    <!-- 模拟外层包裹组件 -->
    <div
      v-for="(item, index) in componentData"
      :key="index"
      class="combine-component"
      :style="item.style"
      :data-index="index"
      @mousedown="handleMouseDown"
    >
      <!-- 自定义组件 -->
    </div>

    <!-- 区域 -->
    <div class="area" v-show="showArea" :style="areaStyle"></div>

    <!-- 选中区域 -->
    <div class="area" v-show="showSelectArea" :style="selectAreaStyle"></div>
  </div>
</template>

<script>
export default {
  data() {
    return {
      componentData: [
        {
          style: {
            top: "30px",
            left: "30px",
            width: "50px",
            height: "50px",
            background: "lightblue",
          },
        },
        {
          style: {
            top: "30px",
            left: "100px",
            width: "50px",
            height: "50px",
            background: "lightgrey",
          },
        },
      ],
      currentComponent: null,
      showArea: false,
      showSelectArea: false,
      areaStyle: {},
      selectAreaStyle: {},
      result: [],
    };
  },
  methods: {
    handleMouseDown() {},
    contentMouseDown(e) {
      this.result = [];
      const startX = e.offsetX;
      const startY = e.offsetY;

      // 画布宽高
      const width = this.$refs.content.clientWidth;
      const height = this.$refs.content.clientHeight;
      const move = (e) => {
        const curX = e.offsetX;
        const curY = e.offsetY;

        this.areaStyle = Object.assign(
          {},
          {
            position: "absolute",
            width: Math.abs(curX - startX) + "px",
            height: Math.abs(curY - startY) + "px",
          },
          curX - startX >= 0
            ? { left: startX + "px" }
            : { right: width - startX + "px" },
          curY - startY >= 0
            ? { top: startY + "px" }
            : { bottom: height - startY + "px" }
        );
        this.showArea = true;
      };
      const up = (e) => {
        console.log(e);
        const style = Object.assign({}, this.areaStyle);
        for (let k in style) {
          style[k] = +style[k].replace("px", "");
        }
        const x = style.left || width - (style.right + style.width);
        const y = style.top || height - (style.bottom + style.height);
        const awidth = style.width;
        const aheight = style.height;
        this.componentData.forEach((component) => {
          let { left, top } = component.style;
          let cwidth = component.style.width;
          let cheight = component.style.height;
          left = +left.replace("px", "");
          top = +top.replace("px", "");
          cwidth = +cwidth.replace("px", "");
          cheight = +cheight.replace("px", "");
          if (
            x <= left &&
            y <= top &&
            left + cwidth <= x + awidth &&
            top + cheight <= y + aheight
          ) {
            this.result.push(component);
          }
        });

        this.showArea = false;
        this.areaStyle = {};
        this.$refs.content.removeEventListener("mousemove", move);
        this.$refs.content.removeEventListener("mouseup", up);
      };

      this.$refs.content.addEventListener("mousemove", move);
      this.$refs.content.addEventListener("mouseup", up);
    },
  },
  watch: {
    result(val) {
      if (val.length) {
        let aleft = Infinity,
          atop = Infinity,
          aright = -Infinity,
          abottom = -Infinity;
        val.forEach((v) => {
          let { left, top, width, height } = v.style;
          left = +left.replace("px", "");
          top = +top.replace("px", "");
          height = +height.replace("px", "");
          width = +width.replace("px", "");
          if (left < aleft) aleft = left;
          if (top < atop) atop = top;
          if (left + width > aright) aright = left + width;
          if (top + height > abottom) abottom = top + height;
        });
        this.selectAreaStyle = {
          position: "absolute",
          top: atop + "px",
          left: aleft + "px",
          width: aright - aleft + "px",
          height: abottom - atop + "px",
        };
        this.showSelectArea = true;
      } else {
        this.showSelectArea = false;
        this.selectAreaStyle = {};
      }
    },
  },
};
</script>

<style>
.content {
  height: 200px;
  flex: 1;
  border: 1px solid lightblue;
  margin-left: 10px;
  position: relative;
}

.combine-component {
  position: absolute;
  height: fit-content;
  width: fit-content;
  text-align: center;
  color: #333;
  display: flex;
  align-items: center;
  justify-content: center;
  cursor: pointer;
  pointer-events: none;
}
.area {
  border: 1px solid lightseagreen;
  pointer-events: none;
}
</style>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
Expand Copy

← 实现 webpack loader&plugin →
